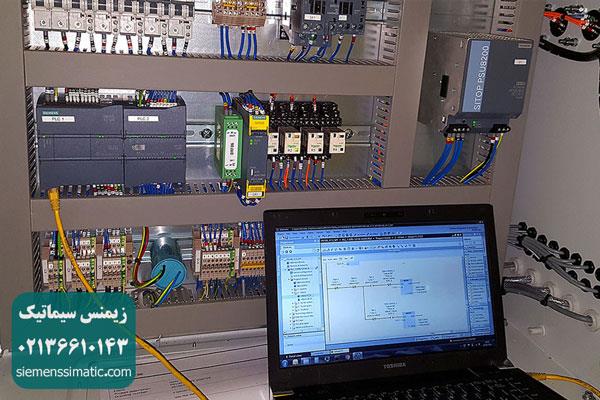

پس از فراگرفتن نحوه ی ایجاد پروژه و قبل از شروع برنامه نویسی بهتر است که با نحوه معرفی سخت افزار PLC آشنا شوید ، بدین منظور به معرفی نرم افزار HW Config  می­پردازیم از این نرم افزار برای تنظیم و تعریف المان های موجود در سخت افزار PLC و نحوه ی اجرا و پروتکل شبکه موجود بین سیستم اتوماسیون صنعتی و تعیین Password برای پروژه و... استفاده می­شود. محیط اصلی نرم افزار به صورت نشان داده شده در شکل زیر می­باشد.



نکته : جهت فراخوانی نرم افزار HW Config در منوی اصلی نرم افزار Simatic Manager و در قسمت نمایش درختی بر روی Hardware دابل کلیک نمایید.

هم اکنون نرم افزار برای تعریف و تنظیم سخت افزار آ؛ماده می­باشد. قبل از تعریف سخت افزار مدنظر داشته باشید که با توجه به سخت افزار انتخابی ( در این مثال Simatic 300 ) و با در نظر گرفتن قوانینی که برای چیدمان ماژول های آن وجود دارد می­بایست این بخش را تکمیل کرد. پس قبل از بیان هرگونه مطلبی در مورد نرم افزار به قوانین مربوط به چیدمان و اصطلاحات کاربردی آن می­پردازیم.

اصطلاحات به کار رفته در هر Station را می­توانید در جدول زیر مشاهده نمایید.

 کد  شرح
عملکرد
RACK Rack  نگهداری ماژولها تغذیه و ایجاد ارتباط بین آنها
PS Power Supply  منبع تغذیه
CPU Centeral Processing Unit  پردازشگر مرکزی
IM Interface Module  ایجاد ارتباط بین چند رک
SM Signal Module  اتصال با سیگنالهای ورودی و خروجی
CP Communication Processor  ایجاد ارتباط به شبکه
FM Function Module  اجرای فانکشن خاصی مستقل از CPU
