جایگاه مینی پی ال سی نمایندگی زیمنس

مینی PLC LOGO زیمنس کوچکترین محصول کارخانه های سازنده PLC های اتوماسیون صنعتی زیمنس است. در ابتدا به علت گران بودن قیمت این مینی پی ال سی ها زمینه های استفاده و کاربرد کمی داشتند ،اما امروزه با وجود پایین آمدن قیمت بعضی از PLCها زمینه کاربردی مینی پی ال سی افزایش یافته و با تنوع بیشتری تولید می شود.یکی از دلایل اصلی ساخت این مینی پی ال سی ها داشتن امکان برنامه ریزی با دست توسط کلیدهای روی PLC است که آن را تبدیل به قطعه ای منحصر به فرد کرده،هرچند استفاده از مینی پی ال سی در سیستم های کنترل واقعی و بزرگ،با توجه به تعداد ورودی و خروجی های کم جایی ندارد اما در تاسیسات الکتریکی کوچک مثل کنترل موتورخانه ساختمان ها،یعنی سیستمهای HVAC به کار می رود.در ابتدای تولید مینی پی ال سی ،بسیاری آنها را جانشین PLCها می خواندند ودر مدارات فرمان کنترل که تعداد موتورها بیش از چند عدد نیست استفاده از مینی پی ال سی را بجای PLC مناسب و صحیح می دانستند.نام تجاری مینی پی ال سی چند شرکت سازنده مطرح جهان در این جدول آمده است.

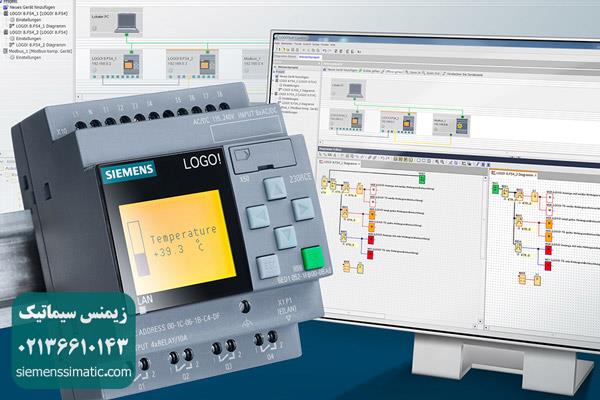

مینی پی ال سی LOGO زیمنس چیست

LOGO مینی پی ال سی ای است که با روش برنامه ریزی خاص بر پایه مدارهای منطقی عمل می کند و ازآن جهت کنترل برخی فرآیندها در تاسیسات برقی بکار می رود.



ویدئو آموزش کار با مینی گی ال سی LOGO 8 نمایندگی زیمنس

مزایای استفاده از پی ال سی LOGO اتوماسیون صنعتی زیمنس

استفاده از مینی پی ال سی نسبت به مدارهای فرمان و قدرت صنعتی دارای مزایایی به این شرح است:

1. کاهش حجم سیم کشی و اتصالات مدار.
2. امکان  برنامه نویسی دستی بدون  وجود رایانه.
3. امکان طراحی ،چاپ و ذخیره سازی برنامه ی مورد نظر و ارسال آن به مینی پی ال سی
4. امکان اجرای آزمایشی مدار،قبل از اجرای عملی آن توسط برنامه شبیه ساز LOGO در کامپیوتر
5. عدم نیاز به تیغه کمکی و یا کنتاکتورهای کمکی.
6. وجود تایمرهای متنوع به تعداد زیاد در آن .
7. وجود توابعی خاص در LOGO که ایجاد آن ها توسط کنتاکتورهای کمکی ناممکن است.
8. امکان گذاشتن رمز عبور برای برنامه و جلوگیری از سو استفاده از دیگران.
9. انعطاف پذیری در مقابل تغییرات احتمالی مورد نیاز برنامه.
10. امکان نظارت بر روی عملکرد مدار از طریق پیام های نمایشگر LCD.
11. آسان بودن اعمال تغییرات و اصلاح خطاها.

ساختمان پی ال سی LOGO زیمنس

در شکل زیر ساختمان داخلی LOGO زیمنس نمایش داده می شود.





معرفی سخت افزار LOGO نمایندگی زیمنس

سخت افزارLOGO شامل ماژول اصلی،کارتهای افزایشی Expantion Card، ماژول تغذیه و قطعات جانبی آنها می باشد.
ساختار مربوط به سخت افزار لوگو زیمنس را میتوانید در این شکل مشاهده کنید.





ماژول اصلی و کاربرد آن در پی ال سی LOGO زیمنس

ماژول اصلی وظیفه پردازش مرکزی سیگنالها و خروجی های متصل به قطعات دیگر را به عهده دارد. این بخش شامل تعدادی ورودی،خروجی و در بعضی مدلها دارای صفحه نمایش و کلیدهای محلی نیز می باشد که با ولتاژهای مختلف کار می کند.

• Class1: ولتاژ کمتر از 24 V شامل 24V AC,24V DC,12V DC.
• Class2: ولتاژ بیشتر از 24 V شامل 115…240V AC/DC.

در LOGO اتوماسیون صنعتی زیمنس یکسری ورودی و خروجی به صورت ONBOARD مشاهده می شود.این ورودی ها می توانند به صورت دیجیتالی و یا آنالوگ باشند که واحد پایه حداکثر 12 ورودی و خروجی را پشتیبانی می کند ورودیها شامل سنسورها،کلید،میکروسوئیچ ها و ... هستند.
خروجی ها نیر دارای انواع رله ای و ترانزیستوری می باشند و شامل چراغ سیگنال،موتور،شیرهای برقی،جکها و ... می شوند.ماکزیمم جریان کلید زنی در خروجی ها 10 A می باشد.
لوگو به دو دسته کلی دارای صفحه نمایش و فاقد آن تبدیل می شود.لوگوهایی که دارای صفحه نمایش هستند. شامل توانمندیهای زیر می باشند.

1. قابلیت نمایش وضعیت ورودی،خروجی ها و تست برنامه.
2. برنامه ریزی لوگو با استفاده از کلیدهای موجود
3. استفاده از کلیدها به عنوان ورودی

لوگوهای بدون صفحه نمایش شامل مزایای زیر می باشند:



1. سادگی
2. صرفه جویی اقتصادی
3. اشغال فضای کمتر

به علاوه این نوع از لوگوها با مدل پایه سازگاری دارند در این نوع لوگو اطلاعات فقط از روی PC یا کارت های حافظه خوانده می شود تا کنون شش نسل از این  نوع کنترلرها وارد بازار جهانی شده اند که نسل جدید آن ،با تواناییهای بیشتر و بهتر ارائه شده است.
به طور کلی سه نوع لوگو وجود دارد:

1. STANDARD
2. LONG
3. BUS

مدل  STANDARD پی ال سی LOGO زیمنس

این مدل دارای نسل های مختلفی می باشد در نسل های OBA1,OBA0 تعداد 4 ورودی دیجیتال و 4 خروجی دیجیتال دیده می شود.در نسلهای OBA3,OBA4,OBA5 فقط مدل استاندارد مشاهده می شود.نسل OBA3 ماکزیمم شامل 24 ورودی دیجیتالی ،16 خروجی دیجیتال و 8 ورودی  آنالوگی می باشد.در نسل OBA5 و   OBA4 ماکزیمم می توان 24ورودی و 16 خروجی دیجیتال،8 ورودی و 2 خروجی آنالوگ در نظر گرفت.

مدل LONG پی ال سی LOGO زیمنس

تعداد ورودی و خروجی این نسل دو برابر مدل استاندارد می باشد و فاقد قابلیت افزایش ورودی و خروجی بوده و در نسلهای OBA0,OBA1,OBA2 دیده می شود.این مدل با مشخصه L نمایش داده شده و دارای مدلهای 230RCL,24RCL,24L,12/24RCL می باشد.

مدل BUS پی ال سی LOGO زیمنس

جهت اتصال به شبکه AS-INTERFACE می توان از این مدل استفاده کرد . لوگو در شبکه AS-INTERFACE به عنوان SLAVE قرار گرفته و می بایست که توسط BUS MASTER شناسایی و آدرس دهی شود و هنگام اتصال لوگو عمل شناسایی به طور اتوماتیک انجام می شود. این نسل دارای مدل های 230 RCLB11،24 RCLB11 می باشد.
بسته به نوع خروجی(رله ای/ترانزیستوری)دارا بودن صفحه نمایش یا ساعت داخلی،انواع LOGOها دارای تقسیمات ریزتری نیز می باشند که با حروف ذیل نمایش داده می شوند.



• R: نوع خروجی رله ای (بدون R،خروجی ترانزیستوری)
• C: دارای زمان سنجی هفتگی
• O: فاقد صفحه نمایش
• L: در مدل های که در نامگذاری آن ها حرف L وجود دارد تعداد ورودی و خروجی آن ها دو برابر حالت استاندارد می باشد.
• B11: قابلیت اتصال به شبکه
• 12: دارای قابلیت کار با ولتاژ 12ولت مستقیم
• 24: دارای قابلیت کار با ولتاژ 24 ولت مستقیم
• 230: دارای قابلیت کار با ولتاژهای 230/115 متناوب
