بررسی دقیق خانواده S7-200 زیمنس در ایران

>بررسی دقیق خانواده S7-200 زیمنس در ایران
S7-200 زیمنس یک Micro PLC ارزان قیمت است. می تواند برای مقاصد ساده تا نسبتا پیچیده کنترلی بکار رود. نصب، برنامه نویسی و کار با آن ساده است. به صورت Compact و ماژولار عرضه می شود و در حالتCompact ، I/O های آن On Board است. انواع مختلف دارد و در برخی از انواع آن میتوان ماژول اضافی نیز در کنار CPU قرار داد. برنامه نویسی آن با نرم افزار Step7-micro/win انجام می شود. در شکل زیر چند نمونه از CPU های این سری و قابلیت های آن ها را می بینید.

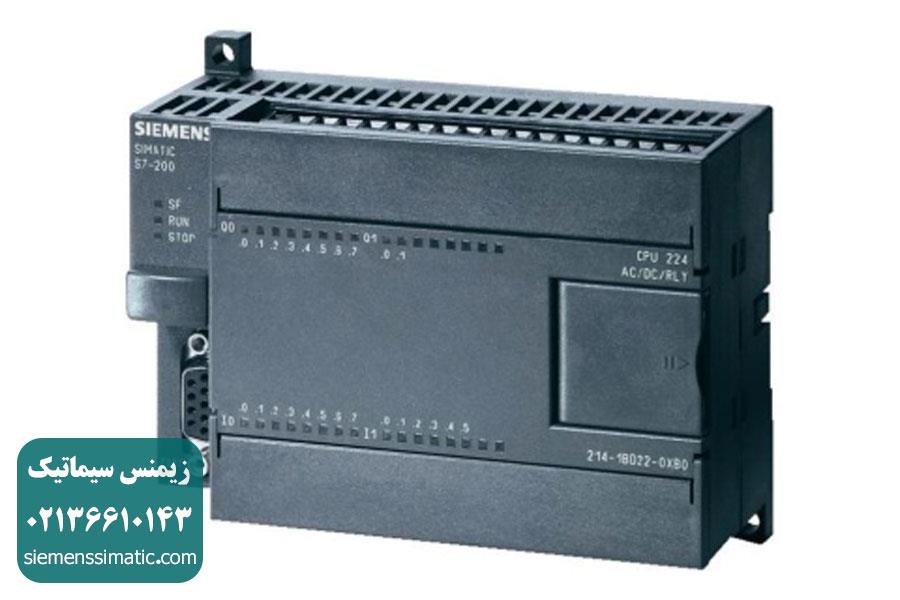

CPU 224 زیمنس

CPU مجتمع با کارایی بالا

24 ورودی / خروجی روی برد

قابلیت توسعه برای حداکثر

7 ماژول توسعه



CPU 222 زیمنس

با 14 ورودی / خروجی روی برد

قابلیت توسعه برای حداکثر 2

ماژول توسعه




CPU 221 زیمنس

CPU مجتمع

با 10ورودی / خروجی روی برد

بدون قابلیت توسعه



طراحی Compact زیمنس ، قیمت ارزان و ساختار قدرتمند ، S7-200 زیمنس را به یک راه حل سودمند برای کنترل پروسه های صنعتی تبدیل کرده است.

ماژول های ورودی دیجیتال ( 24VDC ویا 120/230VAC)  زیمنس در ایران

ماژول های خروجی دیجیتال ( 24 DC و رله ای )

ماژول های ورودی آنالوگ :

(ولتاژی) Voltage

(جریانی) Current

(مقاومتی)Resistance

(ترموکوبل) Thermocouple

ماژول های خروجی آنالوگ (ولتاژی و جریانی)


نمایندگی زیمنس در ایران و تهران

در شکل زیر قسمت های مختلف یک PLC سری S7-200 به نمایش گذاشته شده است.



کلید تنظیم مد :

به منظور انتخاب یکی از مد های STOP ( برنامه در این مد اجرا نمی­شود ) ، TERM ( در این مد برنامه اجرا شده و قابلیت تغییر برنامه نیز موجود می­باشد read/write ) و RUN ( برنامه اجرا شده و تنها میتوان برنامه را خواند read-only ) بکار میرود.

زیمنس سیماتیک ایران

نمایشگر های وضعیت (Status Indicators) :

SF : نشان دهنده خطاهای کلی و خطاهای داخلی CPU می­باشد.

RUN (سبز رنگ) : نشان دهنده مد RUN می­باشد.

STOP (زرد رنگ) : نشان دهنده مد STOP می­باشد.

DP (تنها برای CPU 215) : نشان دهنده برقراری شبکه می­باشد.


کارت حافظه (Memory Card) :

محل قرارگیری کارت حافظه می­باشد.

ارتباط (پورت) PPI :

 به منظور برقراری ارتباط با وسایلی مانند text display و یا CPU های دیگر از این پورت استفاده می­شود.
