در این قسمت از آموزش های نمایندگی زیمنس با نحوه برنامه نویسی بر روی LOGO و قوانین مهم برای برنامه نویسی آشنا خواهید شد و آن را به همراه با عکس بررسی خواهیم کرد.



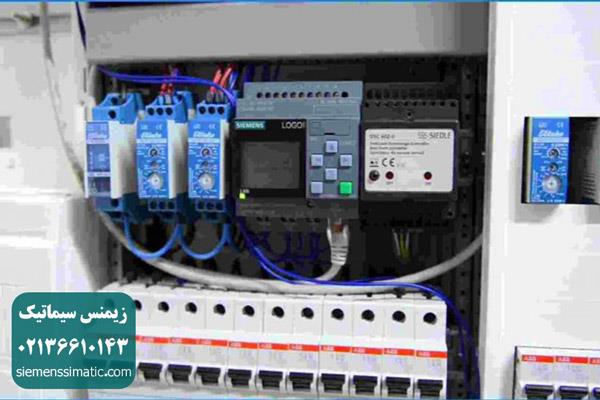

برنامه نویسی بر روی پی ال سی LOGO زیمنس

پس از وصل کردن منبع تغذیه LOGO، شکل ریر نمایش داده خواهد شد.



بر روی ESC کلیک نمایید تا به منوی اصلی LOGO بروید.





از طریق کاراکتر "<" که در ابتدای خط قرار دارد و با استفاده از کلید های جهت دار بالا و پایین (         ) بر روی منوی Program رفته و با دکمه OK آن را تایید کنید تا به منو داخلی بروید. آنگاه بار دیگر از طریق کلیدهای جهتدار، Edit را انتخاب و با OK تایید نمایید. در صفحه باز شده گزینه Edit Prg را انتخاب کرده و با ok تایید نمایید حال منوی مربرط به برنامه نویسی باز شده و می توان برنامه مورد نظر را وارد کرد.
اکنون با استفاده از کلید های جهت‎ دار بالا و پایین (        ) ورودی و خروجی ها را انتخاب و به طریقی که در ادامه به آن اشاره می‎شود برنامه نویسی را آغاز نمایید.





قوانین مهم برای برنامه نویسی

همیشه طراحی برنامه یک مدار از طرف خروجی به طرف ورودی می باشد.



شما می توانید یک خروجی را به چندین ورودی وصل کنید، اما نمی توانید یک ورودی را به چندین خروجی گسترش دهید.





اجازه وصل کردن خروجی یک بلوک به ورودی آن وجود ندارد. برای این کار در صورت نیاز باید خروجی یک ورودی را به یک پرچم M یا یک خروجی وصل کرده سپس از طریق آن به ورودی بروید.





برای تایید انتخاب ترمینال یا یک بلوک OK را فشار دهید و برای خارج شدن از حالت برنامه نویسی مدار ESC را فشار دهید.
قبل از اینکه مدار خود را وارد LOGO کنید، نقشه آن را بر روی کاغذ پیاده کنید.
LOGO تنها برنامه های کامل را ذخیره می کند، اگر برنامه ناقص است در آن صورت LOGO نمی تواند از حالت برنامه نویسی خارج شود
