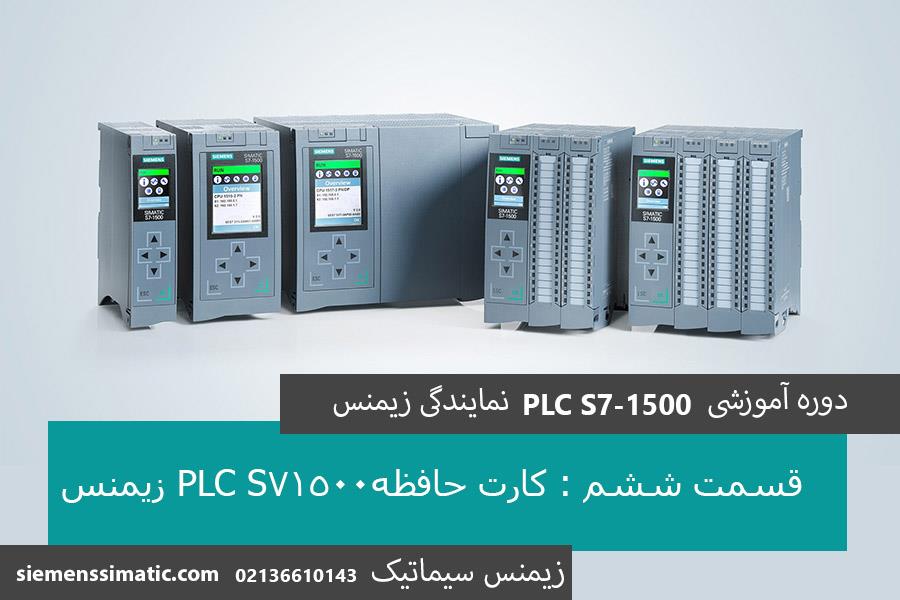

آموزش PLC S7-1500 نمایندگی زیمنس قسمت 6: تشریح کارت حافظه

>آموزش PLC S7-1500 نمایندگی زیمنس قسمت 6: تشریح کارت حافظه

نمایندگی زیمنس ایران ، زیمنس سیماتیک در قسمت 6 از دوره های آموزشی پی ال سی S7-1500 زیمنس را به تشریح و بررسی اجمالی کارت حافظه پی ال سی S7-1500 پرداخته است. تا قسمت نهایی از دوره های آموزشی PLC S7-1500 زیمنس با ما همراه باشید.



کارت حافظه PLC S71500 زیمنس

برای عملکرد و راه اندازی هر CPU، به یک کارت حافظه (SIMATIC Memory Card) نیاز است. این کارت حافظه که به عنوان یک حافظه خارجی برای CPU استفاده می شود، شامل تمام برنامه کاربر برای CPU است.  کارت حافظه CPU با ظرفیت های مختلفی در حال تولید می باشد.



ظرفیت کارت حافظه پی ال سی S7-1500 :

طبق یک جدول ظرفیت کارت حافظه را همراه با کد فنی معرفی نموده ایم.



انواع کارت حافظه PLC

ظرفیت

کد فنی

32GB

6ES7-954-8LT02-0AA0

2GB

6ES7-954-8LP02-0AA0

256GB

6ES7-954-8LL02-0AA0

24GB

6ES7-954-8LF02-0AA0

12GB

6ES7-954-8LE02-0AA0

4GB

6ES7-954-8LC02-0AA0





موارد کاربرد کارت حافظه PLC S71500 زیمنس :

کارت های حافظه در سیستم اتوماسیون S7-1500، دارای کاربردهای مختلفی می باشند که مهم ترین آن ها در ادامه آورده شده اند :

  • استفاده به عنوان کارت برنامه: کارت برنامه در واقع همان کارت حافظه ای است که برنامه کاربر در آن ذخیره شده است. این برنامه پس از قرار دادن کارت حافظه در محل مربوط به آن روی CPU و سپس تغییر حالت کاری CPU به حالت اجرا، به صورت سیکلی اجرا می شود.



  • استفاده به عنوان کارت به روزرسانی سخت افزار: کارت به روزرسانی سخت افزار، کارت حافظه ای است که فایل به روزرسانی یک سخت افزار، مثلاً یک CPU در آن قرار داشته باشد؛ به این ترتیب می توان با استفاده از یک کارت حافظه، عملیات به روزرسانی سخت افزارها (Firmware Update) را در سیستم اتوماسیون S7-1500 انجام داد.



  • استفاده به عنوان ذخیره ساز اطلاعات قابل انتقال: با استفاده از یک کارت خوان SD، می توان عملیات خواندن (Read) و نوشتن (Write) را با استفاده از یک PC یا PG روی کارت حافظه انجام داد؛ برای مثال می‌توان، فایل هایی را به طور مستقیم از طریق دستگاه PC/PG، روی کارت حافظه کپی کرد.



موارد حائز اهمیت در مورد یک کارت حافظه پی ال سی زیمنس عبارتند از:

  • شماره سفارشیاز این شماره برای سفارش کارت حافظه در صورت خرابی استفاده می شود.
  • شماره سریالشماره سریال درج شده روی کارت حافظه، برای وابسته کردن یک بلوک برنامه نویسی به این کارت حافظه است که این کار، از اطلاعات پروژه حفاظت می شود.
  • نسخه سخت افزارینسخه سخت افزاری کارت حافظه در این قسمت درج می شود.
  • ظرفیت کارت حافظه: در این قسمت ظرفیت کارت حافظه مشخص می شود.
  • دکمه لغزنده (Slider): با استفاده از این دکمه می توان تعیین کرد که نوشتن اطلاعات روی کارت حافظه برای کاربر امکان پذیر باشد یا خیر؛ در صورتی که دکمه بالا باشد، امکان نوشتن اطلاعات روی کارت حافظه، برای کاربر وجود دارد؛ در غیر این صورت این امکان وجود ندارد.



مراحل قرار گیری کارت حافظه بر روی CPU :

  1. پانل نمایشگر CPU را باز کنید.
  2. مطمئن شوید که CPU خاموش (Switch off) است، یا در حالت توقف قراردارد.
  3. سپس کارت حافظه را همان طور که در شکل زیر نشان داده شده است، در جهت مناسب و در محل مربوط به آن وارد کنید.



جداسازی کارت حافظه از CPU :

برای برداشتن کارت حافظه از روی CPU کافی است ابتدا پانل CPU را باز کنید و در حالتی که CPU در حالت توقف قرار دارد، کارت حافظه را به آرامی و اندکی به داخل CPU فشار دهید تا از محل خود رها شود. سپس آن را از روی CPU بردارید.



مهمترین نکات کار کردن با کارت حافظه PLC S71500 زیمنس

  • همه CPUهای S7-1500 کارت حافظه با ظرفیت حداکثر 32 گیکابایت را پشتیبانی می کنند.
  • کارت حافظه مورد استفاده در PLCهای سری S7-1200 و S7-1500، یکسان می باشد.
  • اگر کارت حافظه حاوی برنامه کاربر، هنگامی که CPU در حالت اجرا قرار دارد، از روی آن برداشته شود، CPU به حالت توقف می رود.
  • برای تغییر حالت CPU به حالت اجرا، وجود یک کارت حافظه الزامی است.



3 دسته مناطق حافظه CPU :

  • Load Memory: از این منطقه حافظه، برای ذخیره سازی اطلاعات پروژه از قبیل بلوک های برنامه نویسی و پیکربندی سخت افزار سیستم اتوماسیون استفاده می شود. این منطقه در کارت حافظه واقع شده است و به همین دلیل، قابلیت توسعه دارد.
  • Work Memory: آن قسمت از برنامه کاربر که در حال اجرا است، در این منطقه از حافظه قرار می گیرد.

( منطقه حافظه Work Memory، در CPU واقع شده است و امکان توسعه آن وجود ندارد. )

نکته: برنامه کاربر، از حافظه Load Memory به حافظه Work Memory منتقل و در آنجا اجرا می شود.

  • Retentive Memory: از این منطقه حافظه، برای ذخیره سازی حجم محدودی از اطلاعات، هنگام خرابی منبع تغذیه استفاده می شود. توجه کنید که محتویات حافظه Retentive Memory، در صورت اجرای هر یک از عملیات زیر حذف می شود:
  • ری ست کردن حافظه (Memory Reset)
  • ری ست کردن به تنظیمات کارخانه (Factory Reset)



ری ست کردن حافظه (MRES)

برای ری ست کردن حافظه CPU، روش های مختلفی وجود دارد که عبارتند از :

  1. استفاده از Mode Selector
  2. استفاده از نمایشگر CPU
  3. استفاده از نرم افزار



عمر مفید کارت حافظه :

عمر مفید کارت حافظه، به عواملی از قبیل تعداد فرآیندهای نوشتن (Write) یا پاک کردن (Delete) که بر روی آن انجام می شود و همچنین عوامل خارجی مانند دمای محیط بستگی دارد. به طور مثال، در محیطی با دمای حداکثر 60 درجه سانتی گراد، انجام حداقل 100 هزار فرآیند  Delete/Writeروی کارت حافظه امکان پذیر است.



  زیمنس سیماتیک، نمایندگی رسمی زیمنس ایران

کارت حافظه PLC S71500 زیمنس را تحت بخش های مختلف توضیح داده ایم . برای ادامه آموزش های پی ال سی S71500 زیمنس با ما همراه باشید.
