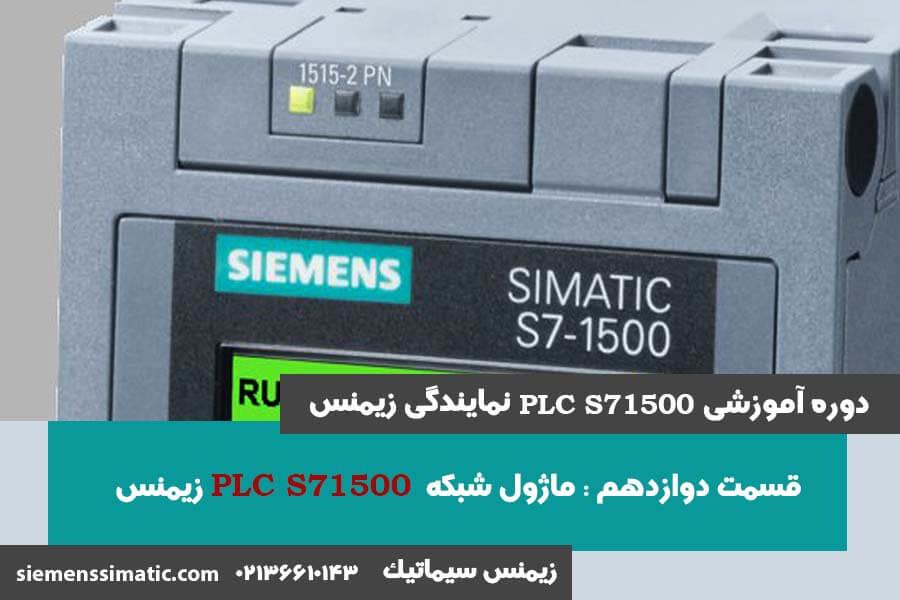

آموزش PLC S7-1500 نمایندگی زیمنس قسمت 12: ماژول شبکه

>آموزش PLC S7-1500 نمایندگی زیمنس قسمت 12: ماژول شبکه

نمایندگی زیمنس :

در قسمت های قبلی در مورد ماژول های ورودی و خروجی پی ال سی S7-1500 زیمنس صحبت نموده ایم. در این قسمت از آموزش PLC S7-1500 زیمنس به مبحث ماژول شبکه آن می پردازیم. ماژول شبکه را در زیمنس سیماتیک مطالعه نمایید.



ماژول شبکه PLC S7-1500 زیمنس :

از ماژول شبکه (Communication Module)، برای توسعه سیستم اتوماسیون S7-1500 و همچنین ارتباط آن با سایر سیستم ها، از جمله سیستم های اتوماسیون S7-300/400 استفاده می شود. در سیستم اتوماسیون S7-1500، ماژول های شبکه به انواع زیر تقسیم بندی می شوند :

  1. ماژول های شبکه پروفی نت که در دو نوع CM 1542-1 و CP 1543-1 موجودند.
  2. ماژول های شبکه پروفی باس که این ماژول ها نیز دارای دو نوع CM 1542-5 و CP 1542-5 می باشند.
  3. ماژول های (Point-to-Point) PtP که در انواع زیر موجودند:
  • CM PtP RS232 BA
  • CM PtP RS422/485 BA
  • CM PtP RS232 HF
  • CM PtP RS422/485 HF



توجه:

  • با استفاده از ماژول هایPtP ، امکان تبادل اطلاعات توسط ارتباط سریال فراهم می شود و ارتباط سریال نیز از طریق رابط‌های RS232 و RS422/485 امکان پذیر است.
