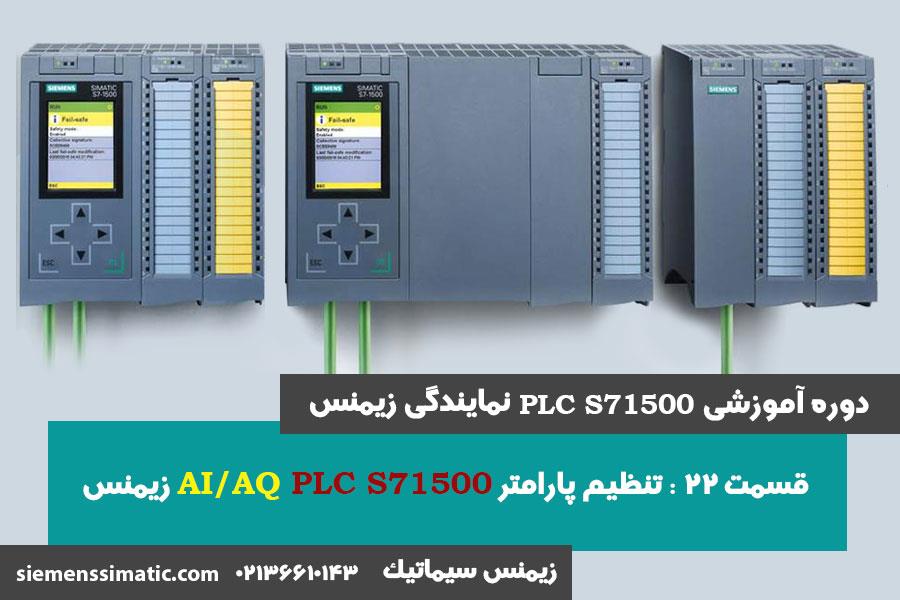

تنظیم پارامتر ماژول AI

در این بخش، پارامترهای یک نمونه ماژول AI و نحوه تنظیم آن ها در نرم افزار STEP 7 بیان می شود.



1. گزینه Module parameters

در این قسمت، تنظیماتی مانند مقایسه پیکربندی و تنظیم الگوی مورد نظر برای اعمال به کانال های ورودی آنالوگ انجام می‌شود که مهم ترین گزینه های این قسمت به شرح زیر می باشند:

1- General: این قسمت، مطابق مطالب بیان شده برای ماژول های I/O دیجیتال و ماژول PS می باشد و از توضیح مجدد آن صرف نظر می کنیم.

2- Channel template: با استفاده از این قسمت می توان الگوی مورد نظر را تعریف کرد و آن را به همه کانال هایی که از الگو استفاده می کنند، اعمال نمود. در این قسمت تنها گزینه Inputs وجود دارد که، دارای دو بخش Diagnostics و Measuring می باشد و شامل گزینه های زیر است:

• No supply voltage L+: با فعالسازی این گزینه، اگر ولتاژ تغذیه L+، خیلی پایین باشد یا وجود نداشته باشد، امکانات عیب یابی (Diagnostics) فعال می شوند.
• Overflow: در صورت فعالسازی این گزینه، اگر مقدار اندازه گیری شده توسط حسگر آنالوگ، از حد بالای آن بیشتر شود، امکانات عیب یابی فعال می شوند.
• Underflow: با فعالسازی گزینه Underflow، در صورت کمتر شدن مقدار اندازه گیری شده از حد پایین آن، امکانات عیب یابی فعال می شوند.



Range	Voltage Measuring Range				Values
	±I V	±2.5 V	±5 V	±10 V	Hex	Dec
Overflow	>1.176 VV	>2.940 V	>5.879 V	>11.759 V	7FFF	32767
Overshoot	1.176 V	2.940V	5.879 V	11.759 V	7FFF	32511
					6C01	27649
Rated	I V	2.5 V	5 V	10 V	6C00	27648
	0.75 V	1.875 V	3.75 V	7.5 V	5100	20736
	36.17m V	90.4m V	180.8m V	361.7m V	1	1
	0 V	0 V	0 V	0 V	0	0
					FFFF	-1
	-0.75 V	-1.875 V	-3.75 V	-7.5 V	AF00	-20736
	-I V	-2.5 V	-5 V	-I0 V	9400	-27648
Undershoot					93FF	-27649
	-1.176 V	-2.940 V	-5.879 V	-11.759 V	8100	-32512
Underflow	<-1.176 V	<-2.940 V	<-5.879 V	<-11.759 V	8000	-32768

• Wire break: با انتخاب این گزینه، در صورت وجود قطعی سیم در ورودی متصل به ماژول آنالوگ، این قطعی تشخیص داده می شود. تشخیص قطعی سیم تنها در صورت انتخاب محدوده های مقدار تعریف شده (برای مثال 1-5 V و 4-20 mA) که در ادامه آورده شده اند، ممکن است.



• Current limit for wire break diagnostics: حد عبور جریان، برای تشخیص قطعی سیم توسط این منوی گشودنی تعیین می شود. به بیان دیگر، می توانید توسط این قسمت ها آستانه ای از جریان را تعیین کنید که در صورت مشاهده آن، خطای قطعی سیم گزارش شود. مقادیر قابل انتخاب در این منوی گشودنی، بسته به حسگر استفاده شده متغیرند و می توانند برابر 1.185 mA یا 3.6 mA باشند. نحوه انتخاب حسگر مذکور (ولتاژی یا جریانی) در ادامه بیان شده است.



• Measurement type: در این منوی گشودنی، می توانید نوع اندازه گیری را برای ورودی آنالوگ مربوط به صورت ولتاژ یا جریان تنظیم کنید. در شکل 61-2 گزینه های موجود در این منوی گشودنی نشان داده شده است. می توانید کانال های ورودی را که به آن ها نیاز ندارید، از طریق این منوی گشودنی غیرفعال (Deactivated) کنید. در این حالت،  CPU از پردازش کانال های غیرفعال خودداری می کند که در نتیجه، باز پردازشی CPU کاهش و سرعت پردازش آن افزایش می یابد.



• Measuring range: در صورت انتخاب هر یک از گزینه ها در منوی گشودنی Measuring type، می توانید محدوده آن را از طریق منوی گشودنی Measuring range تعیین کنید. گزینه های در دسترس برای هر یک از انواع اندازه گیری ها در جدول 5-2 نشان داده شده است.



جدول 5-2

Measuring Range			MeasuringType
±10 V	±5 V	1 V to 5 V	Voltage
4 mA to 20 mA			Current (2-wire transmitter)
±20 mA	4 mA to 20 mA	0 mA to 20 mA	Current (4-wire transmitter)
ـــ			Deactivated



• Smoothing: سیگنال های اندازه گیری شده در اکثر ماژول های ورودی آنالوگ می توانند در نرم افزار STEP 7 به صورت Smoothing پیکربندی شوند. گزینه Smoothing، اثر سیگنال های تداخل را بر روی مقادیر آنالوگ از طریق فیلتر کردن کاهش می دهد. استفاده از این گزینه برای مقادیر اندازه گیری شده ای مثل دما که سرعت تغییرات آن زیاد نیست، مناسب است.

می توانید بسته به ماژول استفاده شده، چهار سطح None، Weak،  Medium و  Strong را برای هموار سازی مقادیر آنالوگ انتخاب کنید. گزینه انتخابی، تعداد مقادیر آنالوگی را که از طریق آن ها مقدار میانگین حاصل می شود، تعیین می کند؛ بنابراین هر چه گزینه انتخاب شده برای عملیات Smoothing به گزینه Strong نزدیک تر باشد، تعداد این مقادیر آنالوگ نیز بیشتر می شوند و به همین دلیل عملیات فیلتر شدن بهتر انجام می گردد.



2. گزینه Input 0-7

در این قسمت، آدرس ها و پارامترهای مربوط به کانال های ورودی تنظیم می شوند. مهم ترین گزینه های موجود در قسمت Input 0-7، به شرح زیر می باشند:

1- Inputs: در این قسمت، می توان پارامترهای مربوط به کانال های ورودی را به صورت دستی یا با استفاده از یک الگوی تعریف شده در بخش Channel template تنظیم کرد. در زیر مجموعه Inputs، 8 کانال با عنوان های Channel 0 تا Channel 7 برای انتخاب 8 کانال ورودی آنالوگ مورد نظر و اعمال تنظیمات آن ها در دسترس می باشند.

شایان ذکر است پارامترهای مربوط به منوی گشودنی Parameter settings و گزینه های موجود در قسمت های Diagnostics و  Measuring در ماژول های قبل تشریح شده اند و از توضیح مجدد آن ها صرف نظر می کنیم.

نکته: در صورت انتخاب گزینه Manual در منوی گشودنی Parameter settings، می توان تنظیمات موجود در بخش Measuring را تغییر داد.

2- Hardware interrupts: در این بخش، تنظیمات مربوط به وقفه سخت افزاری ماژول AI انجام می شود.

3- IO addresses: این قسمت مشابه ماژول های قبل است؛ لذا از توضیح مجدد آن صرف نظر می کنیم.

4- Hardware identifier: در این قسمت شناسه سخت افزاری ماژول AI نمایش داده می شود.



تنظیم پارامترهای ماژول AQ

در این بخش به بررسی پارامترهای یک نمونه ماژول AQ و نحوه تنظیم این پارامترها در نرم افزار STEP 7 می پردازیم. زبانه Properties مربوط به یک ماژول AQ 8xU/I HS را نمایش می دهد.

در ادامه، برخی از تنظیمات مهم این ماژول را بررسی می کنیم. در این قسمت، تنظیماتی مانند مقایسه پیکربندی و تنظیم الگوی مورد نظر برای اعمال به کانال های خروجی انجام می شود. گزینه های قسمت General مانند گزینه های بیان شده برای ماژول AI می باشند و از توضیح مجدد آن ها صرف نظر می کنیم.



1. گزینه Channel template

این گزینه در زیر مجموعه گزینه Module parameters قرار دارد و با استفاده از آن، می توان الگوی مورد نظر را تنظیم کرد و آن را به همه کانال های خروجی ای که از الگو استفاده می کنند، اعمال نمود. این قسمت شامل یک گزینه با عنوان Outputs است که مطابق شکل 65-2 به دو بخش Diagnostics و Output parameter تقسیم شده است و دارای پارامترهای زیر می باشد:

• No supply voltage L+: اگر ولتاژ تغذیه L+، خیلی کم باشد یا وجود نداشته باشد، امکانات عیب یابی فعال می شوند.
• Wire break: امکان تشخیص قطعی سیم خروجی آنالوگ متصل به کانال مربوط فعال می شود.
• Short circuit to ground: تشخیص اتصال کوتاه (اتصال به زمین – MANA) منبع تغذیه خروجی آنالوگ متصل به کانال به زمین فعال می شود. این گزینه تنها برای خروجی های ولتاژی قابل انتخاب است.
• Overflow: اگر مقدار خروجی ارسالی به یک عملگر آنالوگ، مثلاً یک درایو، از حد بالا (Overrange) بیشتر شود، امکانات عیب یابی فعال می گردند.
• Underflow: اگر مقدار خروجی ارسالی به یک عملگر آنالوگ، از حد پایین (Underrange) کمتر شود، امکانات عیب یابی فعال می شوند.
• Output type: توسط این منوی گشودنی، نوع خروجی آنالوگ بر حسب ولتاژ یا جریان تعیین می شود. شکل 66-2 گزینه های موجود در منوی گشودنی Output type و گزینه های قابل انتخاب در قسمت Output parameter را  نشان می دهد.

• Output range: از این منوی گشودنی، برای تنظیم محدوده خروجی آنالوگ، استفاده می‌شود.

جدول 6-2

Output Range			Output Type
-/+ 10 V	1-5 V	0-10 V	Voltage
-/+ 20 mA	0-20 mA	4-20 mA	Current
ــــ			Deactivated

می توانید کانال های خروجی مورد نیاز را مطابق جدول6-2 غیر فعال کنید. در این حالت، CPU از پردازش کانال های غیرفعال خودداری می کند و در نتیجه، بار پردازشی CPU کاهش و سرعت پردازش آن افزایش می یابد.



• Reaction to CPU STOP: توسط این منوی گشودنی می توانید نوع عکس العمل خروجی آنالوگ را نسبت به توقف CPU (تغییر حالت CPU از RUN به STOP) تعیین کنید که دارای گزینه های زیر است:

• Shutdown: با انتخاب این گزینه، در صورت توقف CPU، خروجی غیرفعال می شود.
• Keep last value: با انتخاب این گزینه، آخرین مقدار قبل از توقف CPU در خروجی مربوط حفظ می شود.
• Output substitute value: اگر این گزینه انتخاب شود، مقدار خروجی آنالوگ برابر با مقدار جایگزین می شود. مقدار جایگزین در کادر Substitute value وارد می گردد.

• Substitute value: این گزینه در صورت انتخاب گزینه Output Substitute value از منوی گشودنی Reaction to CPU STOP فعال می شود. در این قسمت می توانید یک مقدار جایگزین برای خروجی آنالوگ در هنگام توقف CPU وارد کنید. محدوده مقدار جایگزین، بسته به نوع خروجی متفاوت است.



2. گزینه Output 0-7

این گزینه نیز در زیر مجموعه گزینه Module parameters قرار دارد و آدرس و پارامترهای مربوط به کانال ها از طریق این قسمت تنظیم می شوند. مهم ترین گزینه های موجود در قسمت Output 0-7، عبارتند از:

• Parameter settings: توسط این منوی گشودنی می توانید پارامترهای مربوط به کانال های خروجی را به صورت دستی یا با استفاده از الگوی تعریف شده در بخش Channel template تنظیم کنید.

پارامتر های موجود در این قسمت، یعنی Diagnostics و Outputs مشابه ماژول های قبلی می باشند؛ لذا از توضیح مجدد آن ها صرف نظر می کنیم.

• IO addresses: توضیحات این قسمت، مشابه ماژول های قبل است؛ لذا از توضیح مجدد آن صرف نظر می‌کنیم.

• Hardware identifier: در این قسمت شناسه سخت افزاری ماژول AQ نمایش داده می شود.
