بی متال و رله Overload زیمنس
بی متال زیمنس وسیله یحفاظت کننده ی موتور در برابر جریان اضافی است و در دو نوع مغناطیسی و حرارتی وجود دارد.
اورلود حرارتی زیمنس :نوع حرارتی اورلود زیمنس ، در انواع مختلفی ساخته می شود که متداول ترین نوع آن (بی‌متالی) است. این نوع از رله ی اضافه جریان همراه با کنتاکتورزیمنس در مدار، سری با موتور نصب می گردد. از اورلود بی متالی در کلید اتوماتیک زیمنس نیز جهت حفاظت در برابر جریان زیاد استفاده می شود.
ساختمان داخلی بی متال زیمنس :
همان طور كه در شكل زير مشاهده مي كنيد در ساختمان داخلي آنها از دو فلز آهن و برنج كه بر روي هم پرس شده و به صورت به صورت يكپارچه ديده مي شوند استفاده شده است.
در رله هاي حرارتي زیمنس ، سه تيغه تعبيه شده كه سيم حا مل جريان چند حلقه به دور آن پيچيده مي شود. در اثر عبور جريان اضا فه بار، هادي ها گرم ، حرارات به بي متال منتقل مي شود و با عث خم شدن تيغه مي شود. حركت هر يك از بي متالها به اهرمي فشار مي آورد و با جا به جا شدن اهرم ، يك ميكرو سوئچ كه داراي كنتاكت تبديل باز و بسته است تغيير وضعيت مي دهد و مدار فرمان را قطع مي كند. این رله ها تنظیم پذیر هستند. در نمونه ی سه فاز این رله ها رله ی حرارتی از سه پل قدرت برای عبور جریان اصلی مصرف کننده تشکیل شده و دو کنتاکت فرمان دارد. یکی کنتاکت بسته جهت قطع مدار تغذیه ی کناکتور و دیگری کنتاکت زیمنس باز که پس از عمل بی متال بسته می شود و برای اطلاع دادن از خطای حاصل در مدار است. بعضی از این رله ها دارای کلیدی هستند که برای دو حالت دستی و اتوماتیک طراحی شده اند، بدین مفهوم که در حالت دستی پس از قطع بی متال باید دگمه ی RESET را فشار داد تا رله به حالت اول بازگردد. در حالت اتوماتیک رله پس از مدت زمان معینی به حالت اول باز می گردد.

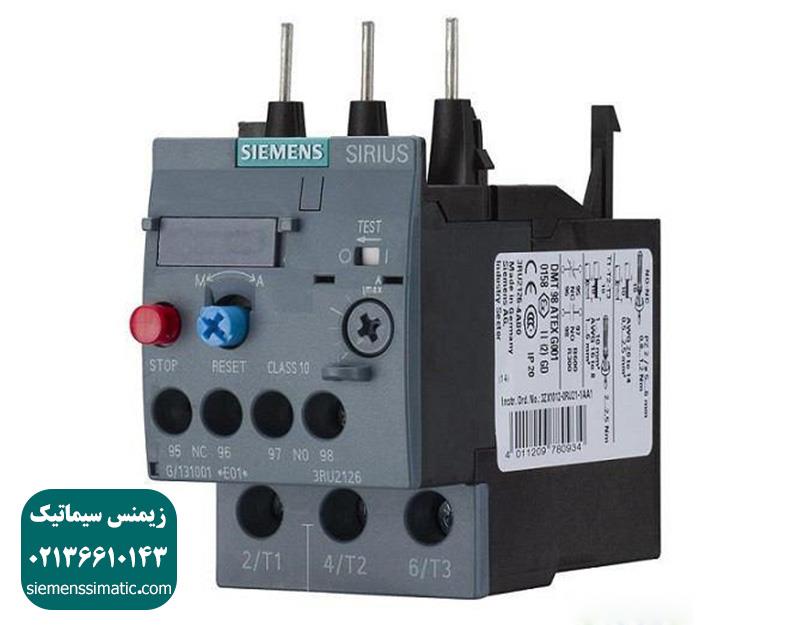

بی متال زیمنس در نمایندگی رسمی زیمنس موجود میباشد.
| ردیف | کد قطعه | توضیحات | موجودی |
|---|---|---|---|
| 1 | 3RU2116-0DB0 | Overload relay 0.22...0.32 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 2 | 3RU2116-0EB0 | Overload relay 0.28...0.40 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 3 | 3RU2116-0EB1 | Overload relay 0.28...0.40 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 4 | 3RU2116-0FB0 | Overload relay 0.35...0.50 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 5 | 3RU2116-0GB0 | Overload relay 0.45...0.63 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 6 | 3RU2116-0GB1 | Overload relay 0.45...0.63 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 7 | 3RU2116-0HB0 | Overload relay 0.55...0.80 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 8 | 3RU2116-0JB0 | Overload relay 0.70...1.0 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 9 | 3RU2116-0JB1 | Overload relay 0.70...1.0 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 10 | 3RU2116-0KB0 | Overload relay 0.90...1.25 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 11 | 3RU2116-1AB0 | Overload relay 1.1...1.6 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 12 | 3RU2116-1AB1 | Overload relay 1.1...1.6 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 13 | 3RU2116-1BB0 | Overload relay 1.4...2.0 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 14 | 3RU2116-1CB0 | Overload relay 1.8...2.5 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 15 | 3RU2116-1CB1 | Overload relay 1.8...2.5 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 16 | 3RU2116-1DB0 | Overload relay 2.2...3.2 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 17 | 3RU2116-1EB0 | Overload relay 2.8...4.0 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 18 | 3RU2116-1EB1 | Overload relay 2.8...4.0 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 19 | 3RU2116-1FB0 | Overload relay 3.5...5.0 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 20 | 3RU2116-1GB0 | Overload relay 4.5...6.3 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 21 | 3RU2116-1GB1 | Overload relay 4.5...6.3 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 22 | 3RU2116-1HB0 | Overload relay 5.5...8.0 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 23 | 3RU2116-1JB0 | Overload relay 7.0...10 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 24 | 3RU2116-1JB1 | Overload relay 7.0...10 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 25 | 3RU2116-1KB0 | Overload relay 9.0...12.5 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 26 | 3RU2116-4AB0 | Overload relay 11...16 A Thermal For motor protection Size S00, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 27 | 3RU2116-4AB1 | Overload relay 11...16 A Thermal For motor protection Size S00, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 28 | 3RU2126-1JB0 | Overload relay 7.0...10 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 29 | 3RU2126-1KB0 | Overload relay 9.0...12.5 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 30 | 3RU2126-4AB0 | Overload relay 11...16 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 31 | 3RU2126-4BB0 | Overload relay 14...20 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 32 | 3RU2126-4CB0 | Overload relay 17...22 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 33 | 3RU2126-4DB0 | Overload relay 20...25 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 34 | 3RU2126-4DB1 | Overload relay 20...25 A Thermal For motor protection Size S0, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 35 | 3RU2126-4EB0 | Overload relay 27...32 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 36 | 3RU2126-4FB0 | Overload relay 34...40 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 37 | 3RU2126-4NB0 | Overload relay 23...28 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 38 | 3RU2126-4PB0 | Overload relay 30...36 A Thermal For motor protection Size S0, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 39 | 3RU2136-4FB0 | Overload relay 28...40 A Thermal For motor protection Size S2, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 40 | 3RU2136-4FB1 | Overload relay 28...40 A Thermal For motor protection Size S2, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 41 | 3RU2136-4GB0 | Overload relay 36...45 A Thermal For motor protection Size S2, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 42 | 3RU2136-4HB0 | Overload relay 40... 50 A Thermal For motor protection Size S2, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 43 | 3RU2136-4JB0 | Overload relay 54...65 A Thermal For motor protection Size S2, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 44 | 3RU2136-4JB1 | Overload relay 54...65 A Thermal For motor protection Size S2, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 45 | 3RU2136-4KB0 | Overload relay 62...73 A Thermal For motor protection Size S2, Class 10A Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 46 | 3RU2136-4QB0 | Overload relay 47...57 A Thermal For motor protection Size S2, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 47 | 3RU2136-4QB1 | Overload relay 47...57 A Thermal For motor protection Size S2, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 48 | 3RU2136-4RB0 | Overload relay 70...80 A Thermal For motor protection Size S2, Class 10A Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 49 | 3RU2146-4KB0 | Overload relay 57...75 A Thermal For motor protection Size S3, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 50 | 3RU2146-4LB0 | Overload relay 70...90 A Thermal For motor protection Size S3, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 51 | 3RU2146-4LB1 | Overload relay 70...90 A Thermal For motor protection Size S3, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 52 | 3RU2146-4MB0 | Overload relay 80...100 A Thermal For motor protection Size S3, Class 10 Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 53 | 3RU2146-4MB1 | Overload relay 80...100 A Thermal For motor protection Size S3, Class 10 Stand-alone installation Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset | موجود در نمایندگی زیمنس ایران |
| 54 | 3RU2916-3AA01 | stand-alone assembly support for 3RU21/3RB30/3RB31/3RR2 Size S00 Stand-alone installation Main circuit: Screw Auxiliary circuit: -- | موجود در نمایندگی زیمنس ایران |
| 55 | 3RU2926-3AA01 | stand-alone assembly support for 3RU21/3RB30/3RB31/3RR2 Size S0 Stand-alone installation Main circuit: Screw Auxiliary circuit: -- | موجود در نمایندگی زیمنس ایران |
| 56 | 3RU2936-3AA01 | stand-alone assembly support for 3RU21/3RB30/3RB31/3RR2 Size S2 Stand-alone installation Main circuit: Screw | موجود در نمایندگی زیمنس ایران |
| 57 | 3RU2946-3AA01 | stand-alone assembly support for 3RU21/3RB30/3RB31 Size S3 Main circuit: screw terminal | موجود در نمایندگی زیمنس ایران |
