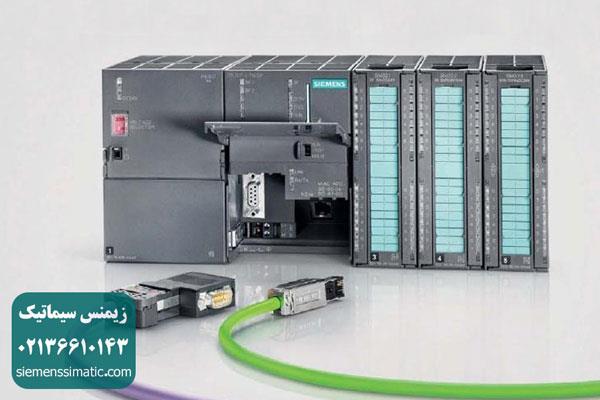

S7-300 زیمنس یک PLC ماژولار است. ماژول های آن تنوع زیادی دارند. به سهولت قابل توسعه است. برنامه نویسی آن با Step 7 صورت می گیرد.

مشخصات  PLC-Step 7-300 در یک نگاه کلی

مشخصات ماژول

CPU : واحد کنترل مرکزی زیمنس

PS : ماژول تغذیه زیمنس

IM : Im 360/361 و Im 365 : پیکربندی را در چند سطح ممکن میسازد و باعث ایجاد حلقه در باس شبکه از یک سطح به سطح دیگر می­شود. زیمنس

SM :

1-    ورودی دیجیتال : 24 ولت DC – 120 تا 240 ولت AC

2-    خروجی دیجیتال : 24 ولت DC رله ای

3-    ورودی آنالوگ : ولتاژ – جریان – مقاومت – ترموکوپل

4-    خروجی آنالوگ : ولتاژ – جریان

DM : ماژول کاذب DM370 : محل یک ماژولی را که پارامترهای آن تعیین نشده است ، رزرو میکند. اتوماسیون صنعتی زیمنس

FM : ماژول های تابعی که عملیات ویژه را انجام می­دهند (شمارش – مکان یابی – کنترل حلقه بسته ).

(COMMUNICATIONS PROCESSORS): این واحد در واقع یک پردازنده است که ارتباط بین دو PLC شبکه شده را تسهیل میکند کلاً ارتباط بین دو PLC به سه روش پیکربندی انجام می­گیرد :

1-    اتصالات MPI زیمنس

2-    پروفیباس زیمنس

3-    اترنت صنعتی زیمنس

اجزاء جانبی دیگر که برای PLC های مدل SIEMENS در نظر گرفته شده است عبارتند از :

کارت حافظه که بر روی PLC و در شکاف مخصوص خود قرار میگیرد و محتویات برنامه را هنگام قطع منبع تغذیه ذخیره میکند بدون اینکه نیازی به باتری پشتیبان داشته باشد این کارت در مواقعی به کار میرود که میخواهیم برنامه را با یک حافظه واسط از کامپیوتر به PC انتقال دهیم.

PC که همان کامپیوتر شخصی است و جهت برنامه نویسی به زبان Step7 بکار میرود برای ارتباط PC با PLC از طریق پورت سریال (COM) از یک PC ADAPTOR به صورت شکل زیر استفاده میشود:

همچنین کارتهایی برای افزایش سرعت انتقال برنامه از PC به PLC وجود دارد ( مثل کارت Interface. 5611 ) اما PG یک دستگاه برنامه ریز مانند کامپیوتر است که مخصوص برنامه ریزی PLC های زیمنس بوده و مجهز به تمام پورتهای واسط مورد نیاز در نرم افزار Simatic نیز هست ( مثل PG 720 یا PG 740 ) زیمنس در ایران



البته باید یادآور شد که کابل های ارتباطی PC ADAPTOR امروزه از نوع USB تهیه میشوند و کمتر از نوع سریال استفاده میشود.
