یک ست PLC S7 300 زیمنس از کامپوننت های زیر تشکیل شده است:

واحد منبع تغذیه (Power Supply) PS

واحد پردازش مرکزی (Centeral processor Unit) CPU

ترمینال های ورودی (Input Module)

ترمینال های خروجی (Output Module)

ماژول کارت ارتباطی (Communiacation Processor) CP

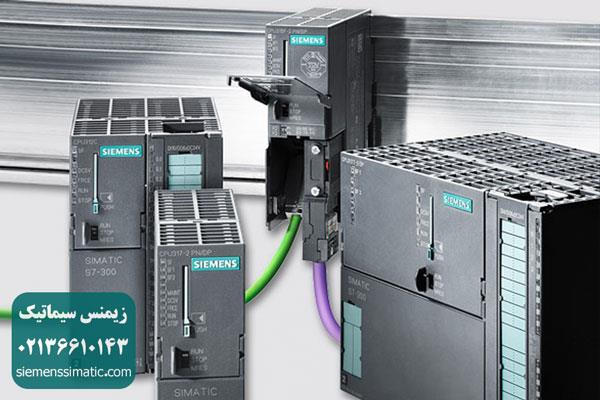

PLC های مدل مختلف S7 زیمنس میتوانند از طریق پورت پروفیباس با یکدیگر در ارتباط باشند. شکل زیر نحوه ی ارتباط دو PLC از خانواده S7 300 را نشان میدهد.

نمایندگی زیمنس ایران

PLC های مدل S7 300 را میتوان به دو طریق افقی (Horizontal) و عمودی (Vertical) نصب نمود. این مطلب را میتوانید در شکل زیر مشاهده کنید.
