در این قسمت از آموزش های نمایندگی زیمنس با نحوه نصب و انواع روش های آن مانند:

• نصب روی دیوار
• نصب روی ریل
• و نحوه جداسازی پی ال سی LOGO زیمنس از ریل
• و ...

را یاد خواهید گرفت همینطور با نحوه سیم بندی و نکات آن آشنا خواهید شد و در آخر نحوه اتصال ورودی و خروجی های پی ال سی LOGO زیمنس را یاد خواهید گرفت.



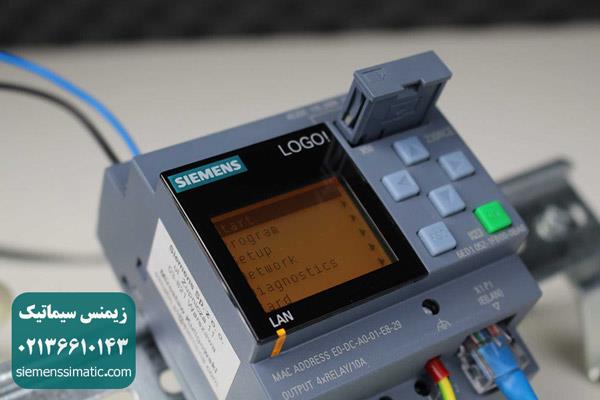

نصب پی ال سی LOGO زیمنس

ابعاد نصب پی ال سی LOGO زیمنس با استاندارد DIN 43880 سازگار می باشد. نصب LOGO زیمنس به دوصورت امکان پذیر است.

• نصب پی ال سی LOGO زیمنس به صورت دیواری
• نصب پی ال سی LOGO زیمنس روی ریل



چه در نصب پی ال سی LOGO زیمنس چه در نصب بقیه PLC های زیمنس باید دقت شود که ماژول های Expand شده به ماژول اصلی دارای ولتاژ یکسان باشند.تنها استثنایی که وجود دارد در مورد ماژولیستهائیست که در سمت چپ ماژولهای اصلی قرار می گیرند که از نظر پتانسیل جدا می باشند به این معنا که این ماژول ها می توانند به ماژولهایی با ولتاژهای متفاوت متصل شوند.برای نصب با ولتاژهای متفاوت و به منظور برقراری ارتباط بهینه بین LOGO و دیگر ماژولها پیشنهاد می شود که ابتدا ماژولهای دیجیتال و سپس ماژولهای آنالوگ نصب گردند. برای نصب می بایست مانند شکل زیر عمل کرد.





نصب پی ال سی LOGO زیمنس به صورت دیواری

قبل از نصب می بایست SLID گیره که در قسمت عقبی LOGO وجود دارد خارج شود و با استفاده از پیچ های 4MM با گشتاور 0.8-12N/M2 ،آن را به دیوار نصب کرد.





نصب پی ال سی LOGO زیمنس روی DIN RAIL

برای نصب روی DIN RAIL 35mm می بایست مراحل زیر طی شود:

1. مانند آنچه در شکل مشاهده می شود LOGO را روی ریل قرار داده و با کشیدن قسمت متحرک و حرکت دادن LOGO آنرا بر روی ریل محکم نمایید.
2. جهت نصب ماژول دیجیتال پوشش رابط مخصوص ماژولهای اضافی را بردارید.
3. پس از قراردادن ماژول دیجیتال برروی ریل آنرا به سمت LOGO حرکت دهید.
4. با استفاده از یک پیچ گوشتی،قسمت متحرک لغزان را به سمت چپ و پایین فشار داده و ماژول دیجیتال را به LOGO اتصال دهید.





جداسازی پی ال سی LOGO زیمنس از روی ریل

جهت جداسازی LOGO  از روی ریل مراحل زیر را طی نمایید.
قسمت A
با قراردادن یک پیچ گوشتی درمحل نمایش داده شده و با فشار اهرم به سمت پایین،می توان با کمی حرکت پی ال سی LOGO زیمنس را از روی ریل خارج کرد.
قسمت B

1. با استفاده از یک پیچ گوشتی ،قسمت لغزان ماژول را به پایین فشار داده و سپس آنرا به سمت راست بکشید.
2. در این حالت ماژول اضافی را بسمت  خارج کشیده تا از LOGO خارج گردد.
3. موارد 1و2 در قسمت A را جهت جداسازی ماژول از روی ریل تکرار نمایید.





نکات سیم بندی پی ال سی LOGO زیمنس





در هنگام سیم بندی LOGO می‌بایست استاندارد‌ها و موارد زیر رعایت شوند:
قطر سیم مصرفی می‌بایست 1.5mm2  و یا 2.5mm2 باشد.
کوتاهترین مسیر را جهت سیم بندی در نظر گرفته و در صورت نیاز به سیم بلندتر لازم است از سیم روکش دار استفاده شود.
مدارهای High Voltage AC با سیکلهای کلید زنی سریع، و سیم های سیگنال Low Voltage  از هم ایزوله شوند.
در صورت استفاده از برق سه فاز هر گروه از ورودیها به یک فاز خاص متصل شوند. برای یک گروه نمی‎‌توان از دو فاز استفاده کرد.
برای ورودیهای آنالوگ از کابلهای تاییده شده و حتی المقدور کوتاه استفاده شود.
از اتصال فلزهای مختلف به ورودیهای LOGO پرهیز شود.
مدلهای 12/24 را به دلیل نداشتن ایزولاسیون بایستی به زمین متصل نمود (همانند شکل).



در LOGO12/24 و LOGO 24 دو ورودی آنالوگ بصورت On Board روی سیستم قرار دارند که ورودیهای 17 و 18 می‌باشند. از این ورودیها هم می‌تون به عنوان ورودی آنالوگ و هم دیجیتال استفاده نمود.
برای کارتهای آنالوگ می‌بایست که اتصال زمین در نظر گرفته شود.
برای اتصال منبع تغذیه می‌بایست به کاتالوگ لوگو توجه شود و از اتصال موازی منبع تغذیه و خروجی DC به علت وجود جریان معکوس پرهیز شود.
در مدل 230 تغذیه مناسب برای ولتاژ نامی 115VAC/DC و 240VAC/DC می‌باشد و مدلهای 24V و 12V آن مناسب با ولتاژهای تغذیه 24 VAC/DC و 12 VDC می‌باشند.
در تغذیه DC استفاده از فیوز برای حفاظت لازم می‌باشد.
به منظور حفاظت، از وریستور با حداقل 20 درصد بالاتر از ولتاژ نامی در تغذیه AC که پیک ولتاژ دارد، استفاده شود.
شکل زیر نمونه ای از سیم بندی ورودی، خروجی و منبع تغذیه را نمایش می‌دهد.





نحوه اتصال پی ال سی لوگو  زیمنس با منبع تغذیه DC به صورت زیر می‌باشد:
می‌توان فاز و یا ولتاژ مثبت را از طریق فیوز به ورودی مورد نظر متصل کرد.



فیوزهای مورد نیاز که جهت محافظت لوگو در نمونه‌های مختلف 24/12 مورد استفاده قرار می‌گیرند عبارتند از:
مدل‌های RC 24/12 : 0.8  آمپر
مدل‌های 24 : 2  آمپر
مدل‌های L 24 : 3  آمپر
نحوه اتصال لوگو با منبع تغذیه AC نیز مانند شکل زیر است.
