رنگ شینه ها در تابلو برق

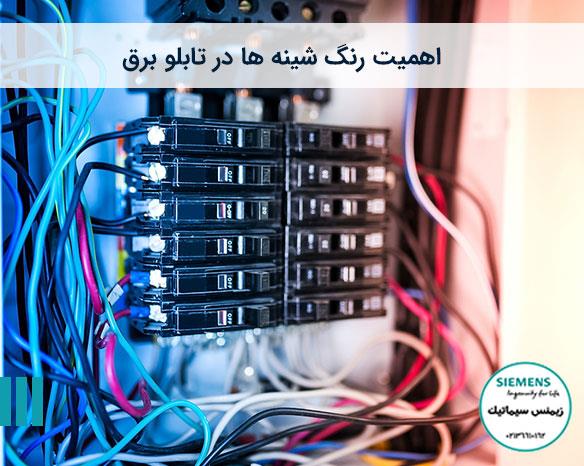

اهمیت رنگ شینه ها در تابلو برق را می دانید؟
شینه ها در تابلو برق ، کمک چشمگیری را به مهندسان در جهت تشخیص فازهای مختلف نموده است. زمانی که بتوانید با کسری از ثانیه و با نگاه اول فاز های مختلف، نول و زمین را تشخیص دهید، الزامی بودن وجود شینه ها را حس خواهید کرد.
مقاله پیشنهادی زیمنس سیماتیک : مقایسه اینورتر با سافت استارتر
معنا رنگ شینه ها در تابلو برق
- رنگ سبز: زمین PE
- رنگ مشکی: نول N
- رنگ قرمز: فاز L1
- رنگ زرد: فاز L2
- رنگ آبی: L3
محل قرار گیری شینه ها
این روند چیدمان 100 درصد نیست ولی در اکثر موارد به این صورت در تابلو برق دیده می شوند:
- شینه سه فاز ها : شینه ها در بالا و به ترتیب از جلو به سمت عقب چیده می شوند.
- شینه نول N : شینه مربوط به نول در پایین تابلو برق قرار می گیرد و سمت جلو به عقب چیده می شوند.
- شینه زمین : شینه مربوط به زمین در پایین تابلو برق قرار می گیرد و سمت جلو به عقب چیده می شوند.
نکته!
- شینه ها را به طوری قرار دهید که ضخامت آنها به رو به رو باشد.
- تجهیزات را در قسمت میانی تابلو قرار دهید.
علت جایگذاری شینه نول و زمین در قسمت پایین تابلو برق
این چیدمان سه علت دارد که عبارتند از :
- محل ورود و خروج کابل های ارتباطی تابلو
- بدون نیاز به عبور از قسمت های میانی تابلو
- اتصال آسانتر به نول و زمین
نکته!
شینه زمین (ارت) می تواند بدون رنگ هم باشد. خاطر نشان می شویم که اگر در نظر دارید شینه را بر روی مقره نصب نمایید، حتما آن را با کابل بدون عایق به بدنه نصب کنید.
رنگی کردن شمش های تابلو برق
علت اینکه شمش های تابلو برق را رنگ آمیزی می نمایند، اکسیده نشدن سطح باسبارها می باشد. اگر از این اکسیده شدن جلوگیری نمایید، شاهد افزایش جریان دهی خواهید شد. برای رنگ کردن شمش ها به دو طریق امکان پذیر می باشد:
- روکش های حرارتی
- رنگ های مخصوص
توضیحات:
روکش های حرارتی در بازار به وارنیش هم شناخته می شوند. روکش ها در واقع تیوپ های لاستیکی هستند که که در هنگام برخورد با حرارت جمع می شوند. برای عایق کردن شینه انتخاب مناسبی هستند و از بروز برق گرفتگی و همچنین اتصال کوتاه جلوگیری می نماید.
برای شینه ها روکش ها حرارتی مناسب هستند یا رنگ کردن؟
پاسخ این سوال روکش های حرارتی می باشد. زیرا ایمنی را افزایش می دهد و روکش ها در رنگبندی مختلف تولید می شوند. لازم به ذکر است که درجه عایق بندی این وارنیش‌ها بسیار بهتر از رنگ می‌باشد.
نکته دیگر این است که کل مقطع شمش باید روکش داشته باشد و نقاط اتصالات مثل محل کابلشو کاری و اتصال شمش ها کاور ان باز گردد و حتما از گریس عایقی نسوز استفاده گردد.
