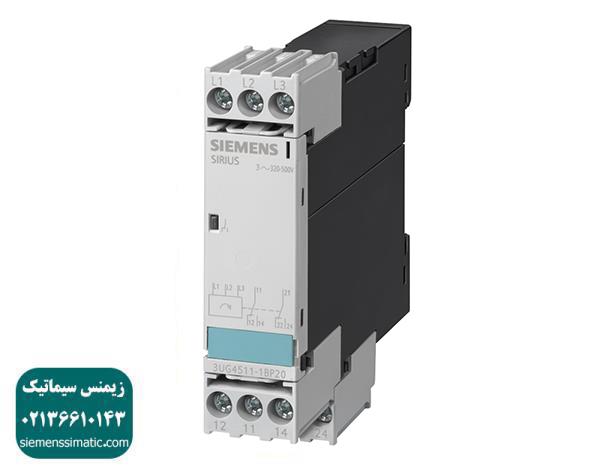

کنترل فاز زیمنس، محصولی که در دسته بندی فشار ضعیف جای گرفته است. کد فنی این محصول با 3UG آغاز خواهد شد، در ادامه کاتالوگ محصول درج می شود. از رله های کنترل فاز زیمنس برای حفاظت موتور الکتریکی در خطای ولتاژ استفاده می گردد. تجهیزاتی از قبیل موتورها، ژنراتورها و ... ملزم به استفاده از رله کنترل بار می باشند. کنترل فاز ها انتخاب مناسبی در جایگزین کردن رله های بی متال خواهند بود. این تجهیز مهم زیمنس قابلیت مهم تشخیص عیوب را دارا می باشد. بوبینی که در این رله های کنترل فاز تعبیه شده است، در صورت صحت کلیه شرایط تیغه باز خود را می بندد و نتیجه این عملکرد قرار گیری در مسیر مدار فرمان می باشد.
مواردی که می تواند به خطایابی کمک به سزایی کند عبارتند از :
- فازها قطع شوند.
- تغییراتی در توالی فاز ها ایجاد شود.
- عدم تقارن بیش از حد مجاز رخ دهد.
- ولتاژ در حالت حداکثری و حداقلی مجاز قرار گیرد.
انواع کنترل فاز :
1. رله کنترل فاز آنالوگ
2. رله کنترل فاز دیجیتال
ورودی سه فاز برق شبکه را به ترمینال های R,S,T متصل می کنیم ممکن هست با نام های L1,L2,L3 نامگذاری شده باشند. لازم به ذکر است که اگر کنترل فاز دارای ترمینال نول باشد باید نول آن را وصل کنیم.
- SEN :
مشخص نمودن میزان حساسیت کنترل فاز در زمان مقایسه تقارن فازها می باشد .
- On Delay :
تنظیم زمان انتظار در مواقعی که خطایی رخ می دهد و یا مدار برای اولین بار روشن می شود را می توان مشخص کرد .
- ورودی فرمان :
به این ترمینال یک ورودی فرمان وارد می شود که خروجی آن را می توانیم در ترمینال های ۱۸ و ۱۶ دریافت کنیم .
- خروجی NOیا نرمال باز :
این خروجی در زمانی که ولتاژ سه فاز هیچ مشکلی نداشته باشند وصل می شود که البته در این حالت چراغ سیگنال REL نیز فعال شده است .
- خروجی NC یا نرمال بسته :
این ترمینال همیشه بسته می باشد مگر اینکه چراغ سیگنال REL روشن باشد .
- چراغ سیگنال P :
در صورت جابجا شدن دو فاز از سه فاز فرمان قطع صادر شده و چراغ P روشن می شود.
- چراغ سیگنال F :
اگر ولتاژ از حد مجاز بگذرد پس از ۳ ثانیه مدار قطع می شود و چراغ F روشن خواهد شد. ( معمولا جریان مجاز بین ۳۰۰ تا ۴۴۰ ولت است )
حفاظت موتورهای الکتریکی(موتورهای الکتریکی تکفاز و موتورهای الکتریکی سه فاز)
مزایای کنترل فاز :
1- حفاظت تجهیزات موجود در تابلو برق
2- حفاظت تاسیسات الکتریکی
3- حفاظت الکتروپمپ
4- تنظمیات رله برای تاسیسات الکتریکی مختلف
5- رله مولتی فانکشن
6- حساسیت بالا به خطای فاز(خطای ولتاژ)
7- ...
| ردیف | کد قطعه | توضیحات | موجودی |
|---|---|---|---|
| 1 | 3UG4501-1AW30 | Analog monitoring relay Fill level monitoring Resistance monitoring from 2 to 200 kohm 0vershoot and undershoot 24 to 240 V AC/DC 50 to 60 Hz DC and AC 2-step or 1-step control Tripping delay 0.5 to 10 s 1 change-over contact screw terminal Successor product for 3UG3501 | موجود در نمایندگی زیمنس ایران |
| 2 | 3UG4511-1AP20 | Analog monitoring relay Phase sequence monitoring 3 x 320...500 V 50...60 Hz AC 1 change-over contact screw terminal Successor product for 3UG3511-1AQ50 | موجود در نمایندگی زیمنس ایران |
| 3 | 3UG4511-1BP20 | Analog monitoring relay Phase sequence monitoring 3 x 320...500 V 50...60 Hz AC 2 change-over contacts screw terminal Successor product for 3UG3511-1BQ50 | موجود در نمایندگی زیمنس ایران |
| 4 | 3UG4512-1AR20 | Analog monitoring relay Phase failure and sequence 3 x 160...690 V 50...60 Hz AC 1 change-over contact screw terminal | موجود در نمایندگی زیمنس ایران |
| 5 | 3UG4513-1BR20 | "Analog monitoring relay Phase failure and sequence Adjustable undervoltage Asymmetry 20% fixed 3 x 160 to 690 V 50 to 60 Hz AC Hysteresis 5% fixed Delay time 0-20 s 2 change-over contacts screw terminal Successor product for 3UG3013-1B... " | موجود در نمایندگی زیمنس ایران |
| 6 | 3UG4615-1CR20 | Digital monitoring relay 3-phase supply voltage Phase sequence can be activated Phase failure 3 x 160 to 690 V 50 to 60 Hz AC Undervoltage and overvoltage 160-690 V Hysteresis 1-20 V 0-20 s each for Umin and Umax 1 CO for Umin 1 CO for Umax screw terminal Successor product for 3UG3041-1BP50 | موجود در نمایندگی زیمنس ایران |
| 7 | 3UG4616-1CR20 | Digital monitoring relay for 3-phase voltage with N-conductor Phase sequence can be activated Phase failure 3 x 90 to 400 V 50 to 60 Hz AC Undervoltage and overvoltage 90-400 V Hysteresis 1-20 V 0-20 s each for Umin and Umax 1 CO for Umin 1 CO for Umax screw terminal Successor product for 3UG3042-1BP50 | موجود در نمایندگی زیمنس ایران |
| 8 | 3UG4622-1AW30 | Digital monitoring relay Current monitoring, 22.5 mm from 0.05-10 A AC/DC 0vershoot and undershoot 24 to 240 V AC/DC 50 to 60 Hz DC and AC ON delay and noise pulses delay 0.1 to 20 s Hysteresis 0.01 to 5 A 1 change-over contact with or without fault buffer screw terminal Successor product for 3UG3522-1AL20, 3UG3522-1AG20 and 3UG3522-1AC48-0AA1 | موجود در نمایندگی زیمنس ایران |
| 9 | 3UG4632-1AW30 | Digital monitoring relay Voltage monitoring, 22.5 mm from 10 to 600 V AC/DC 0vershoot and undershoot 24 to 240 V AC/DC 50 to 60 Hz DC and AC Noise pulses delay 0.1 to 20 s Hysteresis 0.1 to 300 V 1 change-over contact with or without fault buffer screw terminal Successor product for 3UG3532-1AL20, 3UG3532-1AG20 | موجود در نمایندگی زیمنس ایران |
