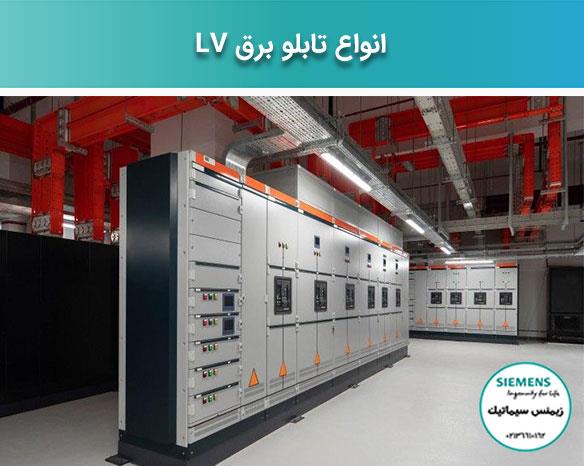

تابلو برق صنعتی (LV)

تابلو برق های صنعتی از نوع LV همان فشار ضعیف می باشند که مخفف Low Voltage هستند. با زیمنس سیماتیک (نمایندگی زیمنس) تا پایان مقاله آموزشی همراه باشید. در ضمن زیمنس سیماتیک ارائه کننده تجهیزات اتوماسیون صنعتی و فشار ضعیف زیمنس در ایران می باشد.

7 دسته بندی تابلو برق های صنعتی فشار ضعیف (LV):

1. تابلو برق های اصلی Main
2. تابلو برق های زیر دستی SUB Main
3. تابلو برق های MCC
4. تابلو برق های خازنی
5. تابلو برق های دیواری DB
6. تابلو برق های کشویی
7. تابلو برق های کنترلی یا واسه ای



  معرفی تابلو برق های نوع اصلی

جایگاه تابلو برق های صنعتی Main بعد از ترانس می باشد. این نکته را به خاطر داشته باشید که فیدرهای این تابلو برق ها از نوع کلید هوایی هستند. مدارات کنترلی و حفاظتی در این نوع تابلو ها در جهت به حداقل رساندن خطاها استفاده می شود.

---

نقش محصولات فشار ضعیف در صنعت

---



  تابلو برق های صنعتی نوع SUB Main

تابلو برق های صنعتی زیر دستی از فیدرهای تابلو های اصلی تغذیه می کنند. ورودی/خروجی های تابلو برق های Sub Main از طریق کلیدهای کمپکت انجام می شود. در این نوع تابلوها نیازی به Logic یا مدار فرمان نخواهد بود.



  تابلو برق های صنعتی نوع MCC

تابلوهای MCC مخفف لغات Motor Control Center می باشند و در همه صنایع، شرکت ها کاربرد دارند. تغذیه تابلو برق های MCC از تابلوهای Main می باشد. تابلوهای MCC شامل کنترل و حفاظت های مختلفی می باشد و این موضوع به نوع کنترل و حساسیت بستگی دارد. از مزیت های این نوع تابلو مجهز بودن به سیستم فرمان از راه دور از PLC یا Local Control Box می باشد.



  تابلو برق های صنعتی نوع DB

1. مناسب برای دفاتر اداری
2. مناسب برای فضا های محدود
3. ورودی خروجی ها با کلید مینیاتوری



  تابلو برق های صنعتی نوع کشویی

1. قرار دادن تعداد فیدرهای زیاد با مدارات کنترلی حجیم در یک سلول
2. قابلیت جا به جایی سلول ها در زمان تعمیر و نگهداری
3. حداقل زمان تعمیرات فیدر



  تابلو برق های صنعتی از نوع خازنی

1. ​استفاده در موتورهای القایی و بارهای سلفی
2. جزیی از تابلوهای اصلی
3. اصلاح ضریب قدرت با استفاده از رله های میکروپروسسوری

علت به وجود آمدن توان تلف شده و راه حل آن چیست؟

بارها به علت اختلاف زاویه به وجود آمده در ولتاژ و جریان امکان استفاده از حداکثر توان اکتیو را نخواهند داشت. به همین دلیل مقداری توان تلف خواهد شد و برای رفع این مشکل باید از خازن ها یا تابلوهای خازنی استفاده گردد. این امر سبب اصلاح ضریب قدرت و حذف اثر سلفی موتورها و سیستم های القایی می گردد.



  تابلو برق های صنعتی از نوع کنترلی

1. قابلیت کنترل تابلوهای اصلی، MCC و SUBMAIN
2. انتخابی مناسب برای سیستم ها با حساسیت بالا
3. قابلیت به حداقل رساندن خطاها
4. عیب یابی آسان تر
5. کم کردن حجم قطعات الکتریکی و مکانیکی مدارات
6. تعمیر و نگهداری سریعتر
